Как улучшить механические свойства стеклопластиковых труб, напечатанных на 3D-принтере?

Как поставщик труб из стеклопластика (GRP), напечатанного на 3D-принтере, я понимаю важность улучшения механических свойств этих труб. Стеклопластиковые трубы широко используются в различных отраслях промышленности благодаря своей превосходной коррозионной стойкости, легкому весу и высокому соотношению прочности к весу. Однако в некоторых случаях требуется дальнейшее улучшение их механических свойств для соответствия строгим критериям производительности. В этом сообщении блога я поделюсь некоторыми эффективными стратегиями улучшения механических свойств труб из стеклопластика, напечатанных на 3D-принтере.

1. Выбор материала

Выбор материалов имеет решающее значение для определения механических свойств труб из стеклопластика, напечатанных на 3D-принтере. Двумя основными компонентами стеклопластиковых труб являются смоляная матрица и стекловолокно.

Смола Матрица

Очень важно выбрать качественную смолу. Эпоксидным смолам часто отдают предпочтение из-за их превосходной адгезии к стекловолокну, высокой химической стойкости и хороших механических свойств. Они обладают высокой прочностью на растяжение и изгиб, что может существенно повысить общую прочность стеклопластиковых труб. Полиэфирные смолы также широко используются из-за их более низкой стоимости, но они могут иметь относительно более низкие механические характеристики по сравнению с эпоксидными смолами. Тщательно выбирая тип смолы и ее состав, мы можем оптимизировать механические свойства труб. Например, некоторые смолы можно модифицировать добавками для повышения их ударной вязкости и ударопрочности.

Стеклянные волокна

Тип, ориентация и объемная доля стекловолокон играют жизненно важную роль в механических характеристиках стеклопластиковых труб. E-стекловолокно является наиболее часто используемым типом стеклопластиковых труб из-за хорошего баланса прочности, стоимости и химической стойкости. С другой стороны, S-стекловолокна имеют более высокую прочность и модуль упругости, что позволяет использовать их в тех случаях, когда требуются более высокие механические характеристики.

Ориентацию стекловолокон можно контролировать в процессе 3D-печати. Выравнивание волокон по направлению главного напряжения может значительно повысить прочность трубы. Например, в трубе, находящейся под внутренним давлением, выравнивание волокон по окружности может повысить прочность кольца. Увеличение объемной доли стекловолокна также обычно приводит к повышению механических свойств стеклопластиковой трубы. Однако существует предел достижимой объемной доли, поскольку очень высокая объемная доля может привести к плохой пропитке смолы и образованию пустот.

2. Оптимизация процесса 3D-печати

Сам процесс 3D-печати может оказать существенное влияние на механические свойства труб из стеклопластика.

Параметры печати

Такие параметры, как скорость печати, температура и толщина слоя, необходимо тщательно оптимизировать. Более медленная скорость печати может обеспечить лучшую пропитку стекловолокна смолой и более равномерное нанесение материала, что может улучшить механические свойства. Температура печати также влияет на вязкость смолы и процесс отверждения. Поддержание соответствующей температуры может обеспечить правильное отверждение смолы и хорошее сцепление между слоями.

Толщина слоя – еще один важный параметр. Более тонкая толщина слоя может привести к более однородной структуре и лучшим механическим свойствам. Однако слишком сильное уменьшение толщины слоя может увеличить время и стоимость печати. Поэтому необходимо найти баланс между толщиной слоя и механическими характеристиками.

Планирование пути печати

Планирование пути печати определяет ориентацию и распределение стекловолокон в трубе. Тщательно спроектировав путь печати, мы можем добиться желаемой ориентации и распределения волокон. Например, использование спиральной траектории печати может обеспечить сочетание осевой и окружной ориентации волокон, что может улучшить как осевую, так и кольцевую прочность трубы.

3. Постобработка

Этапы постобработки могут еще больше улучшить механические свойства труб из стеклопластика, напечатанных на 3D-принтере.

Лечение

Правильное отверждение имеет важное значение для достижения полных механических свойств стеклопластиковой трубы. После 3D-печати трубе может потребоваться пройти процесс пост-отверждения при повышенной температуре в течение определенного периода времени. Это может обеспечить полное отверждение смолы и улучшить плотность сшивки, что, в свою очередь, повышает прочность и жесткость трубы.

Обработка поверхности

Обработка поверхности может улучшить механические характеристики трубы, особенно ее устойчивость к внешним повреждениям. Нанесение защитного покрытия на поверхность трубы позволяет предотвратить появление царапин и истирание, которые в противном случае могут привести к зарождению и распространению трещин. Кроме того, обработка поверхности также может улучшить химическую стойкость трубы.

4. Подходы к гибридному производству

Сочетание 3D-печати с другими производственными процессами также может быть эффективным способом улучшить механические свойства труб из стеклопластика.

Накальная обмотка

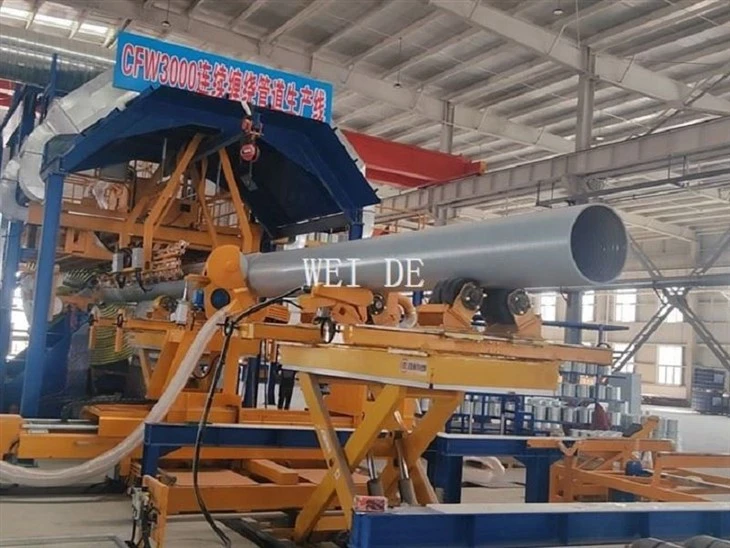

Намотка накаливания – это хорошо зарекомендовавший себя процесс производства стеклопластиковых труб. Объединив 3D-печать с намоткой, мы можем воспользоваться преимуществами обоих процессов. Например, 3D-печать можно использовать для создания сложной геометрии или внутренних структур, а накальную намотку можно использовать для армирования трубы непрерывными стеклянными волокнами. Подробнее о процессах намотки вы можете узнать из нашегоПродолжить Линия по производству труб из стеклопластика для намотки накаливания,Машина непрерывной намотки труб из стекловолокна, иМашина непрерывной намотки труб CFW.

Ко-экструзия

Коэкструзия может использоваться для создания многослойных труб из стеклопластика с различными свойствами материала в каждом слое. Например, слой с высокопрочными волокнами можно комбинировать со слоем с хорошей коррозионной стойкостью. Это может привести к получению трубы с улучшенными общими механическими и химическими характеристиками.

5. Контроль качества

Внедрение строгой системы контроля качества необходимо для обеспечения того, чтобы напечатанные на 3D-принтере трубы из стеклопластика соответствовали требуемым механическим свойствам.

Неразрушающий контроль

Для обнаружения внутренних дефектов, таких как пустоты, расслоения и перекосы волокон, можно использовать методы неразрушающего контроля, такие как ультразвуковой контроль, рентгеновский контроль и термография. Обнаружив эти дефекты на ранней стадии, можно предпринять корректирующие действия для улучшения качества труб.

Механические испытания

Регулярные механические испытания труб из стеклопластика, напечатанных на 3D-принтере, необходимы для проверки их механических свойств. Для измерения прочности, жесткости и ударной вязкости труб можно проводить испытания на растяжение, изгиб и ударные испытания. На основании результатов испытаний производственный процесс может быть скорректирован для улучшения механических характеристик.

Заключение

Улучшение механических свойств труб из стеклопластика, напечатанных на 3D-принтере, требует комплексного подхода, включающего выбор материала, оптимизацию процесса 3D-печати, постобработку, гибридное производство и контроль качества. Тщательно учитывая каждый из этих аспектов, мы можем производить трубы из стеклопластика с улучшенными механическими характеристиками, отвечающими требованиям различных применений.

Если вы заинтересованы в наших трубах из стеклопластика, напечатанных на 3D-принтере, или у вас есть вопросы по улучшению их механических свойств, свяжитесь с нами для дальнейшего обсуждения и потенциальных закупок. Мы стремимся предоставлять высококачественную продукцию и решения, отвечающие вашим потребностям.

Ссылки

1. Гибсон И., Розен Д.В. и Стакер Б. (2015). Технологии аддитивного производства: 3D-печать, быстрое прототипирование и прямое цифровое производство. Спрингер.
2. Маллик, ПК (2008). Волокнисто-армированные композиты: материалы, производство и проектирование. ЦРК Пресс.
3. Стронг, Р. (2006). Пластмассовые материалы и обработка. Прентис Холл.
