Каковы гистерезисные потери в горизонтальной обмотке?

Как поставщик оборудования для горизонтальной намотки, я воочию убедился в важности понимания различных технических аспектов в этой области. Одним из таких важных аспектов являются потери на гистерезис в горизонтальной обмотке. В этом блоге я расскажу, что это за потери, их причины, последствия и как ими можно управлять.

Что такое гистерезисные потери?

Гистерезисные потери возникают, когда магнитный материал подвергается воздействию изменяющегося магнитного поля. В контексте горизонтальной обмотки это часто происходит в компонентах, в которых используются магнитные сердечники, таких как трансформаторы и катушки индуктивности. Когда магнитное поле меняется, магнитные домены внутри материала перестраиваются. Однако эта перестройка не происходит мгновенно и включает в себя рассеивание энергии в виде тепла. Эту рассеиваемую энергию мы называем гистерезисными потерями.

Чтобы лучше понять это, представьте себе группу крошечных магнитов (магнитных доменов) внутри магнитного материала. Когда применяется внешнее магнитное поле, эти домены пытаются выровняться по нему. Но поскольку поле меняет направление, им приходится заново выравниваться. Трение между этими доменами во время перестройки приводит к потере энергии в виде тепла.

Причины гистерезисных потерь в горизонтальной обмотке

1. Магнитные свойства материала: Различные магнитные материалы имеют разные характеристики гистерезиса. Материалы с высокой коэрцитивной силой, то есть способностью материала сопротивляться изменениям намагниченности, имеют тенденцию иметь более высокие потери на гистерезис. Например, некоторые типы стали, используемые в магнитных сердечниках, могут иметь относительно высокую коэрцитивную силу, что приводит к значительным потерям на гистерезис.
2. Частота магнитного поля: Частота изменения магнитного поля также играет важную роль. По мере увеличения частоты магнитным доменам приходится чаще перестраиваться. Это означает, что больше энергии рассеивается в виде тепла, что приводит к более высоким потерям на гистерезис. В современных электрических системах, где широко распространена работа на высоких частотах, это может стать серьезной проблемой.
3. Конструкция обмотки: Конструкция обмотки может влиять на потери на гистерезис. Например, если обмотка неправильно распределена вокруг магнитного сердечника, она может создавать неравномерные магнитные поля. Эта неравномерность может привести к тому, что магнитные домены будут испытывать более сложные схемы перестройки, увеличивая потери на гистерезис.

Эффекты гистерезисных потерь

1. Энергоэффективность: Гистерезисные потери напрямую влияют на энергоэффективность системы горизонтальной обмотки. Энергия, рассеиваемая в виде тепла, является пустой тратой энергии, а это означает, что системе приходится потреблять больше энергии для достижения той же производительности. Это не только увеличивает эксплуатационные расходы, но и имеет экологические последствия из-за увеличения потребления энергии.
2. Повышение температуры: Тепло, выделяемое гистерезисными потерями, может привести к повышению температуры магнитного сердечника и окружающих компонентов. Чрезмерное повышение температуры может повредить изоляцию обмотки, сократить срок службы компонентов и даже привести к сбоям в работе системы. Например, в трансформаторе высокие температуры могут привести к разрушению изоляции, что приведет к коротким замыканиям и потенциально опасным ситуациям.
3. Снижение производительности: В некоторых случаях потери на гистерезис могут привести к ухудшению производительности системы. Например, в дросселе наличие высоких потерь на гистерезис может повлиять на его индуктивность и частотную характеристику, что, в свою очередь, может повлиять на общую производительность электрической цепи.

Управление потерями на гистерезис

1. Выбор материала: Выбор правильного магнитного материала имеет решающее значение для минимизации потерь на гистерезис. Материалы с низкой коэрцитивной силой, такие как магнитомягкие материалы, такие как феррит, могут значительно снизить потери на гистерезис. Феррит имеет узкую петлю гистерезиса, что означает, что для перестройки магнитных доменов требуется меньше энергии.
2. Оптимизированный дизайн: Оптимизированная конструкция обмотки и магнитного сердечника также может помочь снизить потери на гистерезис. Сюда входит обеспечение равномерного распределения обмотки вокруг сердечника, использование правильной формы сердечника и минимизация воздушных зазоров в магнитной цепи. Например, хорошо спроектированный тороидальный сердечник может обеспечить более однородное магнитное поле, уменьшая сложность перестройки магнитных доменов.
3. Управление частотой: В некоторых случаях можно управлять частотой магнитного поля, чтобы уменьшить потери на гистерезис. Этого можно добиться за счет использования преобразователей частоты или других устройств управления. Работая систему на более низкой частоте, когда это возможно, можно уменьшить количество перестроек магнитных доменов, тем самым снижая потери на гистерезис.

Наша продукция и потери на гистерезис

В нашей компании мы стремимся предоставлять высококачественное оборудование для горизонтальной обмотки, которое сводит к минимуму потери на гистерезис. НашМашина для намотки эпоксидной нитиразработан с использованием передовых технологий, обеспечивающих эффективную намотку вокруг магнитных сердечников, снижая вероятность возникновения неравномерности магнитных полей и, таким образом, минимизируя потери на гистерезис.

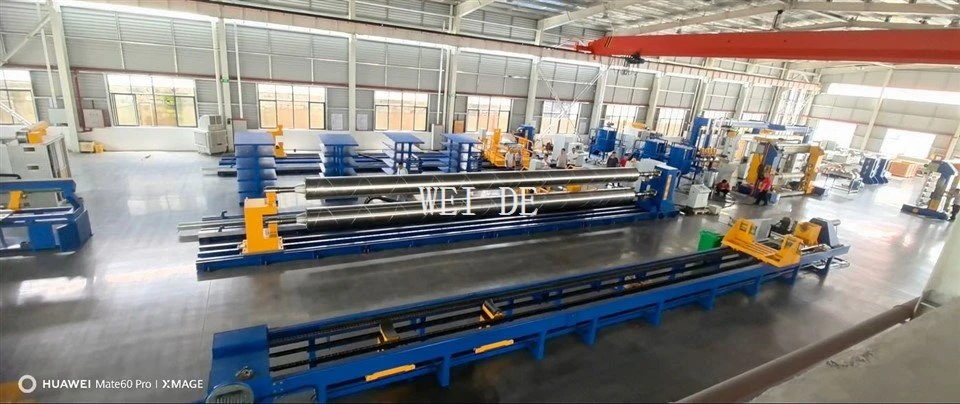

НашЛиния по производству нефтепроводов высокого давлениятакже учитывается важность снижения потерь энергии. Используя оптимизированные методы намотки и высококачественные материалы, мы можем гарантировать, что магнитные компоненты на производственной линии работают с минимальными потерями на гистерезис.

Аналогично, нашиМашина для намотки эпоксидных трубразработан для обеспечения точной и эффективной намотки, что помогает снизить потери на гистерезис в любых магнитных компонентах, используемых в процессе.

Заключение

Гистерезисные потери в горизонтальной обмотке являются серьезной проблемой, которая может повлиять на энергоэффективность, производительность и срок службы электрических систем. Однако, понимая причины и последствия этих потерь и реализуя соответствующие стратегии управления, можно минимизировать их влияние. Как поставщик оборудования с горизонтальной обмоткой, мы стремимся предоставлять решения, которые помогают нашим клиентам снизить потери на гистерезис и улучшить общую производительность их систем.

Если вы заинтересованы в нашей продукции и хотели бы обсудить, как мы можем помочь вам управлять потерями на гистерезис в ваших приложениях с горизонтальной обмоткой, пожалуйста, свяжитесь с нами для консультации по закупкам. Мы надеемся на сотрудничество с вами для создания более эффективных и надежных электрических систем.

Ссылки

1. «Магнитные материалы и их применение» Джона К. Мэллинсона.
2. «Справочник по электротехнике» под редакцией Ричарда К. Дорфа.
