Какова конструктивная особенность механической конструкции горизонтальной намоточной машины?

Как поставщик горизонтальных намоточных машин, я рад углубиться в конструктивные особенности механической конструкции этого замечательного оборудования. Горизонтальные намоточные машины широко используются в различных отраслях промышленности, в том числе при производстве труб, кабелей и других цилиндрических изделий. Их конструкция является решающим фактором в обеспечении эффективной, точной и надежной работы.

Общая структура и планировка

Горизонтальная намоточная машина обычно состоит из основания, шпиндельной системы, траверсной системы, системы контроля натяжения и панели управления. Основание обеспечивает стабильную основу для всей машины, гарантируя, что она сможет выдерживать нагрузки, возникающие в процессе намотки. Обычно он изготавливается из высокопрочной стали или чугуна, что обеспечивает превосходную жесткость и виброустойчивость.

Шпиндельная система является основой горизонтальной намоточной машины. Он вращает оправку или заготовку, на которую наматывается материал. Шпиндель приводится в движение мощным двигателем, который может обеспечить широкий диапазон скоростей вращения для удовлетворения различных требований к намотке. Шпиндель поддерживается высокоточными подшипниками, которые уменьшают трение и обеспечивают плавное вращение. Это точное вращение необходимо для достижения равномерной плотности намотки и точной толщины слоя.

Траверсная система отвечает за перемещение намоточной головки вперед и назад по длине оправки. Это движение синхронизировано с вращением шпинделя, чтобы материал наматывался равномерно по всей поверхности оправки. Траверсная система может приводиться в движение серводвигателем или механическим приводным механизмом. Системы перемещения с сервоприводом обеспечивают большую точность и гибкость, позволяя создавать более сложные схемы намотки.

Система контроля натяжения

Одной из важнейших конструктивных особенностей горизонтально-намоточной машины является система контроля натяжения. Поддержание постоянного натяжения намоточного материала имеет решающее значение для качества конечного продукта. Если натяжение слишком велико, материал может порваться или повредиться. Если натяжение слишком низкое, обмотка может быть рыхлой и неровной.

В машинах с горизонтальной намоткой используется несколько типов систем контроля натяжения. Одним из распространенных методов является использование датчика натяжения, который измеряет натяжение материала и отправляет сигнал в систему управления. Затем система управления регулирует скорость разматывающего механизма или силу торможения для поддержания желаемого натяжения. Другой подход — использование танцорной руки, которая использует механический рычаг для регулировки натяжения. Рука танцора движется вверх и вниз в ответ на изменения напряжения, и это движение используется для управления скоростью разматывающего механизма.

Конструкция намоточной головки

Намоточная головка — это часть машины, которая фактически наносит материал на оправку. Он предназначен для работы с различными типами материалов, такими как волокна, ленты или провода. Намоточная головка может быть оснащена различными инструментами и принадлежностями, такими как направляющие, сопла и резаки, в зависимости от конкретного применения.

Например, при производстве композитных труб намоточная головка может быть оснащена системой пропитки смолой. Эта система наносит смолу на волокна перед их намоткой на оправку, обеспечивая правильное соединение волокон. Намоточная головка также может быть спроектирована для одновременной намотки нескольких слоев материала, что может значительно повысить эффективность производства.

Точность и аккуратность

Точность и аккуратность являются ключевыми требованиями к машинам с горизонтальной намоткой. Возможность намотки материала с высокой точностью гарантирует, что конечный продукт будет соответствовать требуемым характеристикам. Для этого машина оснащена высокоточными датчиками и системами управления.

Положение намоточной головки и вращение шпинделя контролируются энкодерами, которые обеспечивают обратную связь в режиме реального времени с системой управления. Это позволяет системе управления точно регулировать скорость и положение компонентов, гарантируя точность и постоянство процесса намотки.

Модульность и гибкость

В сегодняшней производственной среде гибкость имеет важное значение. Горизонтальные намоточные машины часто имеют модульную структуру, что позволяет легко настраивать и модернизировать их. Различные модули могут быть добавлены или удалены в зависимости от конкретных производственных требований.

Например, если заказчику необходимо производить трубы разного диаметра, станок может быть оснащен сменными оправками и намоточными головками. Модульная конструкция также упрощает обслуживание и ремонт машины, поскольку отдельные модули можно заменять или обслуживать без необходимости разборки всей машины.

Применение в различных отраслях

Горизонтальные намоточные машины имеют широкий спектр применения в различных отраслях промышленности. В трубопроводной отрасли их используют для производства высококачественных труб различного назначения. Например,Линия по производству нефтепроводов высокого давленияиспользует машины для горизонтальной намотки для производства труб, которые могут выдерживать высокое давление и суровые условия окружающей среды. Эти машины способны наматывать несколько слоев композитных материалов, обеспечивая превосходную прочность и устойчивость к коррозии.

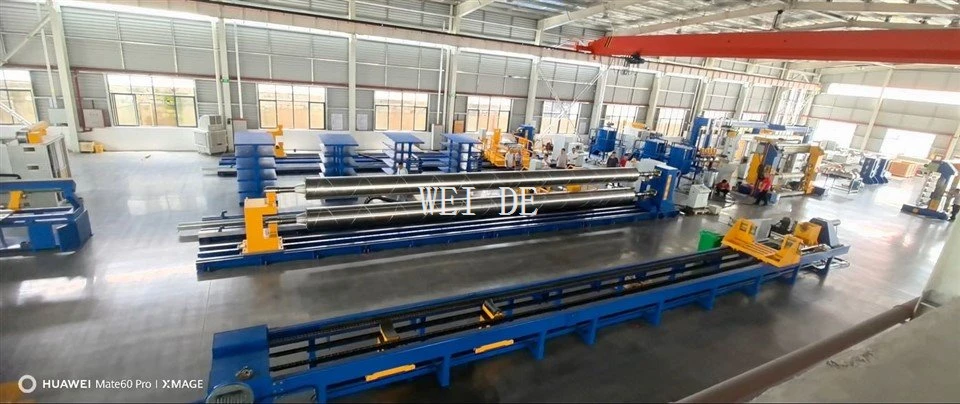

В морской отраслиЛиния по производству морских стекловолоконных трубопроводовиспользует горизонтальные намоточные машины для производства труб из стекловолокна. Эти трубы легкие, прочные и устойчивые к коррозии, что делает их идеальными для использования в морских условиях.

Машина для намотки эпоксидных трубЭто еще один пример применения технологии горизонтальной намотки. Он специально разработан для намотки материалов на основе эпоксидной смолы, которые широко используются в производстве труб с высокими эксплуатационными характеристиками.

Заключение

Проектирование механической конструкции горизонтальной намоточной машины представляет собой сложный и трудоемкий процесс. Он предполагает интеграцию различных компонентов и систем для обеспечения эффективной, точной и надежной работы. От общей компоновки и системы шпинделя до контроля натяжения и конструкции намоточной головки — каждый аспект машины тщательно спроектирован с учетом конкретных требований различных применений.

Если вы ищете горизонтальную намоточную машину, мы приглашаем вас связаться с нами для получения дополнительной информации. Наша команда экспертов может предоставить вам подробные технические характеристики и помочь вам выбрать подходящую машину для ваших производственных нужд. Независимо от того, работаете ли вы в сфере производства трубопроводов, кабелей или композитных материалов, наши машины для горизонтальной намотки могут предложить вам необходимую производительность и надежность.
